Informações Técnicas

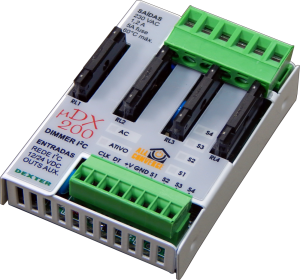

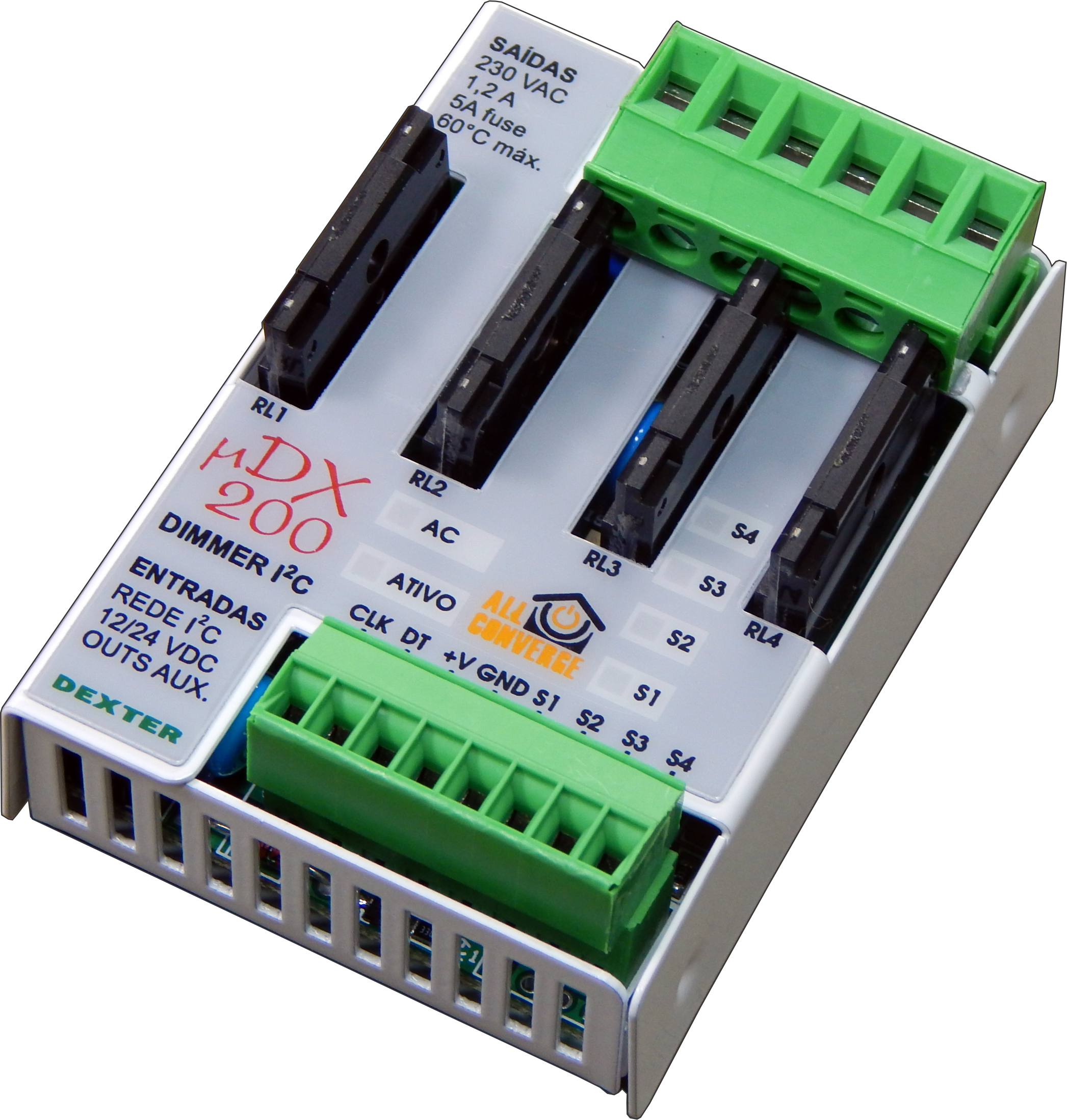

Trata-se de uma unidade para controle de até quatro canais de iluminação via modulação por fase da rede elétrica (dimmer). Cada canal permite controlar 150W em 127Vac, ou 260W em 220Vac. O módulo é conectado à rede I²C do controlador μDX201. Cada controlador aceita até 8 módulos, perfazendo 32 canais com controle de iluminação.
O Dimmer I²C possui dimensões muito reduzidas, permitindo sua instalação em caixas padrão 4x2 para alvenaria. Apesar das dimensões reduzidas, foram incluídos leds para indicação visual de cada canal, além de dois leds adicionais para indicar presença de rede elétrica e rede I²C.
O controle do ângulo de disparo é feito com base em tabela interna, de forma a linearizar a emissão luminosa de lâmpadas incandescentes. Não é permitido o controle de iluminação de lâmpadas fluorescentes de qualquer tipo. Somente lâmpadas incandescentes ou halógenas devem ser ligadas ao dimmer.
Possui saídas auxiliares para acionamento de Dimmers de potência da Dexter, caso necessário. Com isso, é possível chegar a potências de até 17600W em um único canal do Dimmer I²C.
