Informações Técnicas

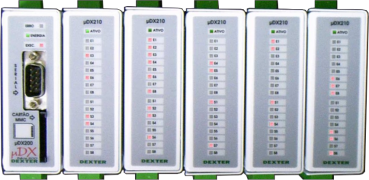

CPU e Expansões montados em trilho DIN.

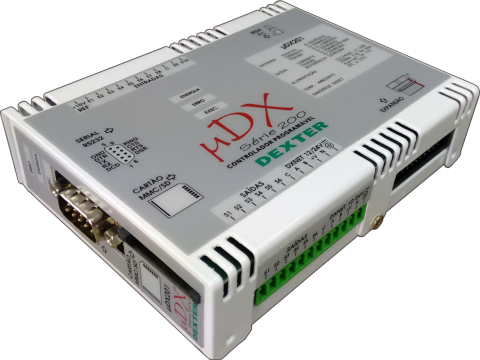

Parte frontal com LEDs indicadores, porta Serial RS232 completa e soquete de cartões SD para até 2 GB.
Conector para periféricos I²C:
Possibilita conexão de expansões de saídas digitais,
dimmers, keypads, ir-tx, sensores de temperatura e umidade.
Podem ser instalados até 1000 metros distantes
do Controlador µDX201.
Conectores de engate rápido,
facilitando a instalação:
8 entradas analógicas de grande precisão
(12 bits) e mais 2 entradas de contagem rápida (8KHz).
A entrada 1 pode ser lida em 16 bits
para aplicações com Amplificador de Célula de Carga.
6 saídas analógicas de 12 bits.
Suas principais características são:
– 381 instruções, incluindo lógica aritmética inteira de 16 e 32 bits.
– Aritmética em ponto flutuante.
– Ciclo de execução do programa aplicativo a partir de 0,5ms.
– Mais de 3000 blocos de programação.
– Mais de 1200 variáveis de 16 bits.
– Mais de 2000 nodos.
– Execução do programa em modo de paralelismo lógico.
– “Watch-Dog Timer” incorporado.
– 8 entradas analógicas de 12 bits (0-2,5V, 0-10V, 4-20mA), que podem ser usadas como entradas digitais.
– A entrada 1 pode ser lida em 16 bits para aplicações com Amplificadores de Célula de Carga.
– 2 entradas de contagem rápida (até 8KHz).
– 6 saídas analógicas de 12 bits (0-10V, 4-20mA, PWM), que podem ser usadas como saídas digitais.
– Até 512 I/Os via módulos de Expansão de Entradas/Saídas (µDX210).
– Interface Homem/Máquina (IHM) via módulo opcional.
– Relógio e calendário de tempo real (com previsão de ano bissexto).
– Dimensões reduzidas: 115 x 86 x 30 mm.
– Protegido contra transientes elétricos, permitindo operação mesmo em ambientes adversos.
– Acondicionado em gabinete metálico,
muito resistente e confiável.
– Conectores de engate rápido diminuem o tempo de parada e facilitam a instalação dos cabos.
– Design inovador permite ser montado em duas posições, com LEDs sinalizadores nos painéis frontal e superior.
– Bateria interna: pilha CR2032 com durabilidade de 5 anos.
– Temperatura de operação: 0ºC até 55ºC.
– Rede DXNET em RS485 até 1500 metros permite comunicação direta entre 32 µDX201.
– Rede I²C até 1000 metros para periféricos.
– Comunicação serial de 110 a 115200bps (porta RS232C completa).
– Duas portas seriais RS232C adicionais por software
(110 a 9600bps).
– Slot para cartão MMC ou SD para registro de eventos, até 2GB.
– Software gráfico para programação e ferramenta de depuração inclusas.
– Operação em 12 ou 24V, consumo de 150mA.
Este controlador da Dexter é uma evolução do conceito inaugurado pela linha de controladores µDX100, segundo o qual os controladores programáveis podem ser facilmente programáveis.
Uma potente plataforma com vários módulos especializados que permitem uma ampla gama de aplicações de controle, automação residencial, predial e industrial.
Com sua arquitetura flexível, novos módulos são implementados rapidamente conforme a solução necessária.

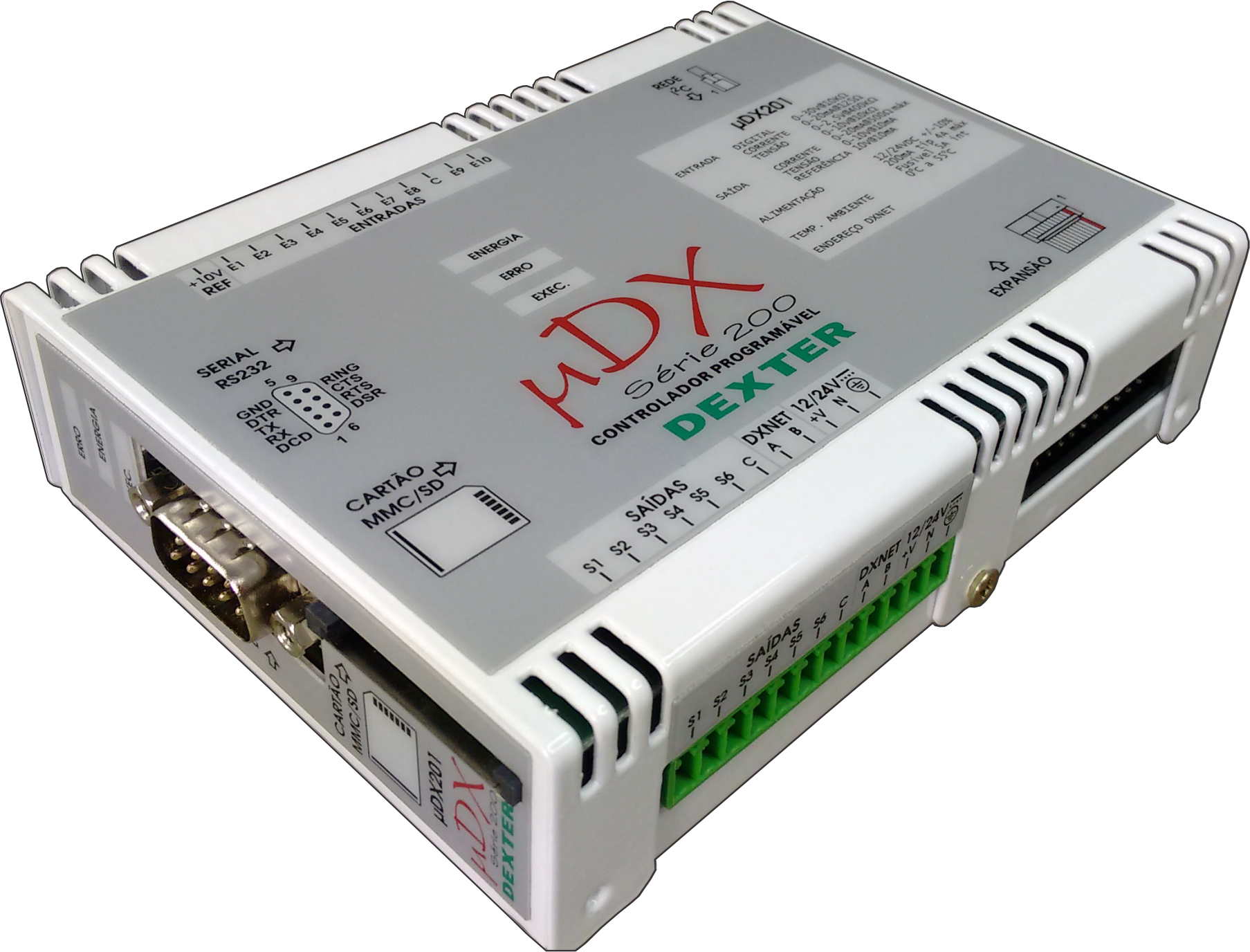

Leds sinalizadores no painel frontal e superior.
Design inovador, permite ser montado em duas posições, ou ainda fixado em trilho DIN.
Sua caixa metálica, além de conferir robustez ao equipamento, forma uma blindagem elétrica eficiente.
Com isso, o μDX201 está preparado para enfrentar ambientes residenciais e industriais, onde ruído elétrico e temperaturas extremas não são incomuns.
Solução completa para processos simples ou complexos.
Controlador Programável
Uma poderosa nova geração de CLPs
profissionais de baixo custo.
Solução completa para processos
simples ou complexos.
