Informações Técnicas

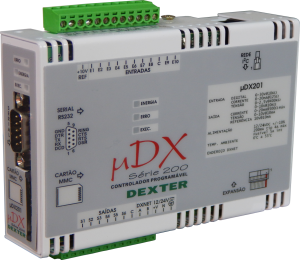

Este novo controlador da Dexter é uma evolução do conceito inaugurado pela linha de controladores µDX100.
O controlador μDX201 é facilmente identificável pelo led de energia azul. O µDX201 já incorpora 8 entradas analógicas 0-2,5V, 0-10V, ou ainda 0-20mA, de grande precisão (12 bits). Também possui 6 saídas analógicas 0-10V ou 0-20mA de 12 bits.
A nova rede de comunicação DXNET permite a conexão direta de até 32 µDX201 em uma rede com 1,5 Km de comprimento, a uma velocidade de comunicação de 38400bps.
É possível a conexão de até 8 sensores de temperatura e 4 sensores de umidade diretamente em rede I²C disponível no equipamento. Ainda possui duas entradas de contagem rápida (até 8KHz).
O µDX201 apresenta porta serial completa e engate para cartão SD (SanDisk de até 2GB.) para armazenamento de dados.
Os conectores de entrada e saída são de engate rápido, facilitando a manutenção. Através de módulos de Expansão de Entradas/Saídas é possível totalizar 256 I/Os digitais.
Além disso, o controlador μDX201 permite conectar uma Interface Homem/Máquina (IHM) via conector de expansão. Esta IHM possui display gráfico e tela sensível ao toque (touchscreen), permitindo grande flexibilidade na visualização e entrada de dados.
As principais características do µDX201 são:
- Mais de 380 blocos de programação, incluindo lógica aritmética
de 16 e 32 bits.
- Aritmética em ponto flutuante.
- Cerca de 3000 blocos de instruções.
- Cerca de 1200 variáveis 16 bits.
- Cerca de 2000 nodos.

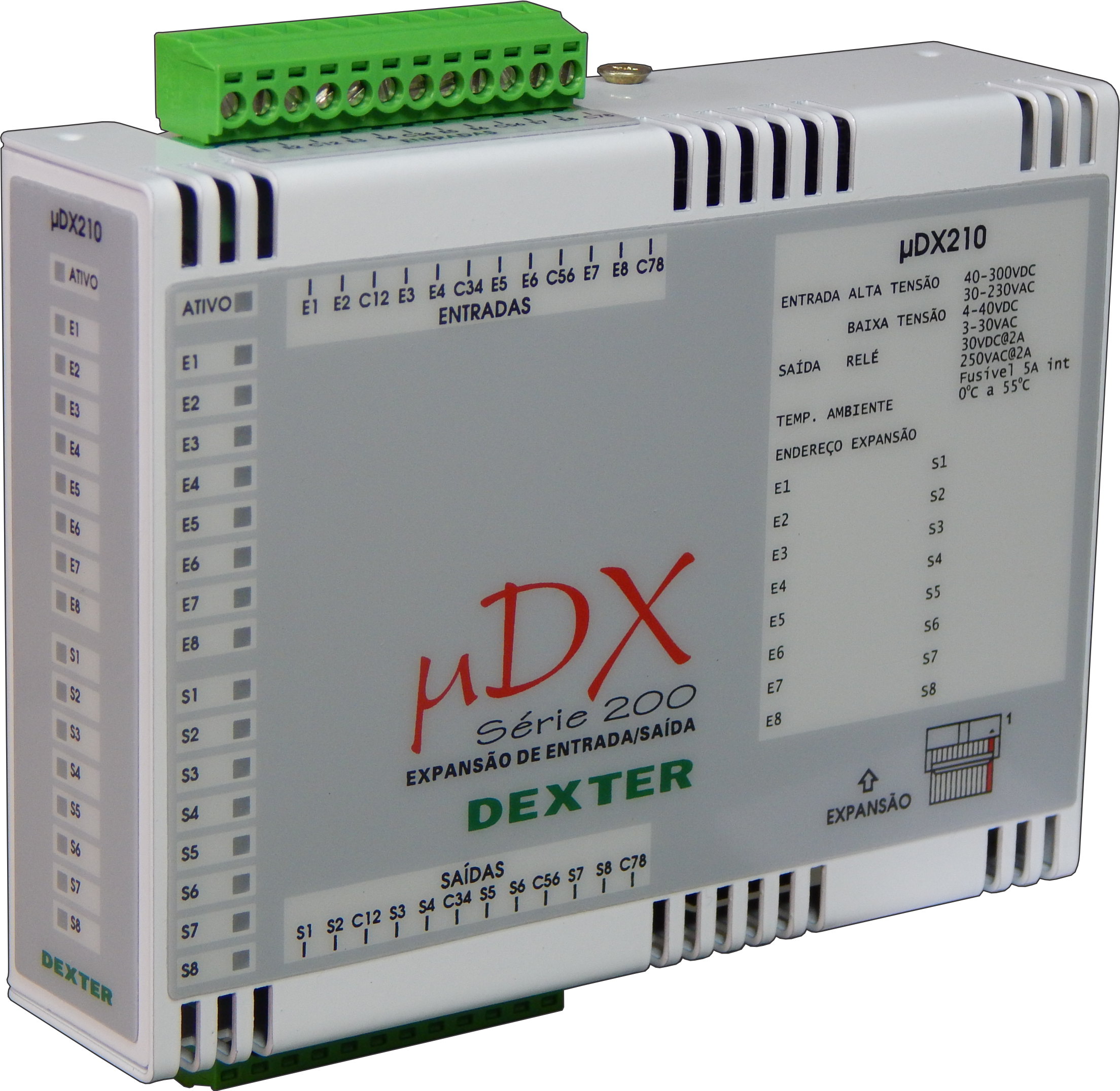

- Até 512 entradas e saídas digitais com Expansões μDX210.
- Blocos para acionamento de IHM via conector de expansão.
- Comunicação serial de 300 a 115200bps (porta RS232 completa).
- Slot para cartões SD (SanDisk) de até 2GB para gravações de dados.
- Rede DXNET para comunicação entre controladores de 1500 metros.
- Rede I²C para ligação de periféricos de 1000 metros.
- Design inovador, permite ser montado em duas posições, com LEDs sinalizadores no painel frontal e superior.
- Conectores de engate rápido diminuem o tempo de parada e facilitam a instalação de cabos.
- Dimensões reduzidas: 115 x 86 x 30 mm.
- Temperatura de operação: 0°C até 55°C.
