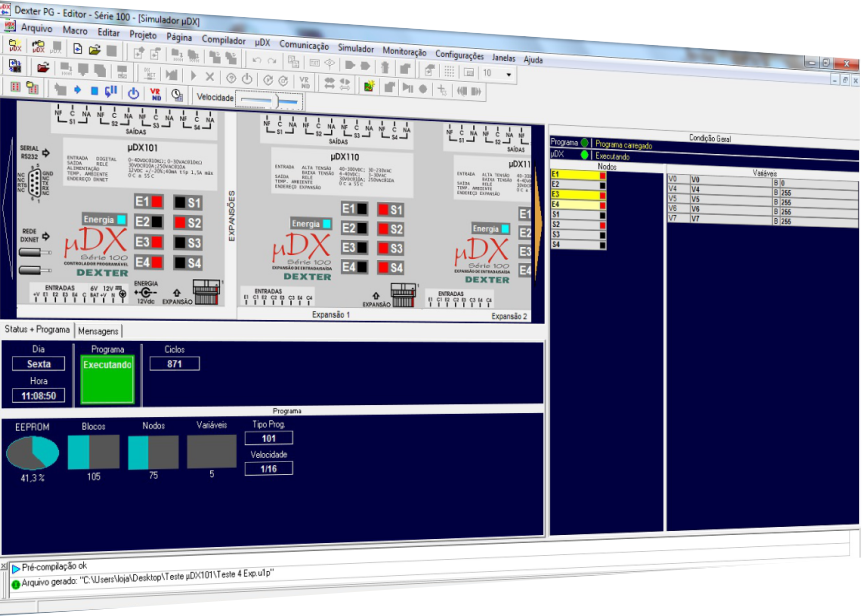

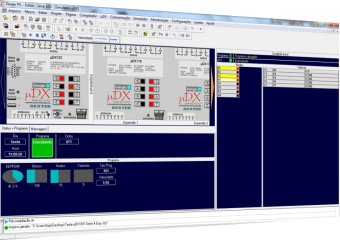

Janela do Simulador, identificada pelo fundo azul.
Copyright © 2000, 2020 DEXTER Indústria e Comércio de Equipamentos Eletrônicos Ltda.

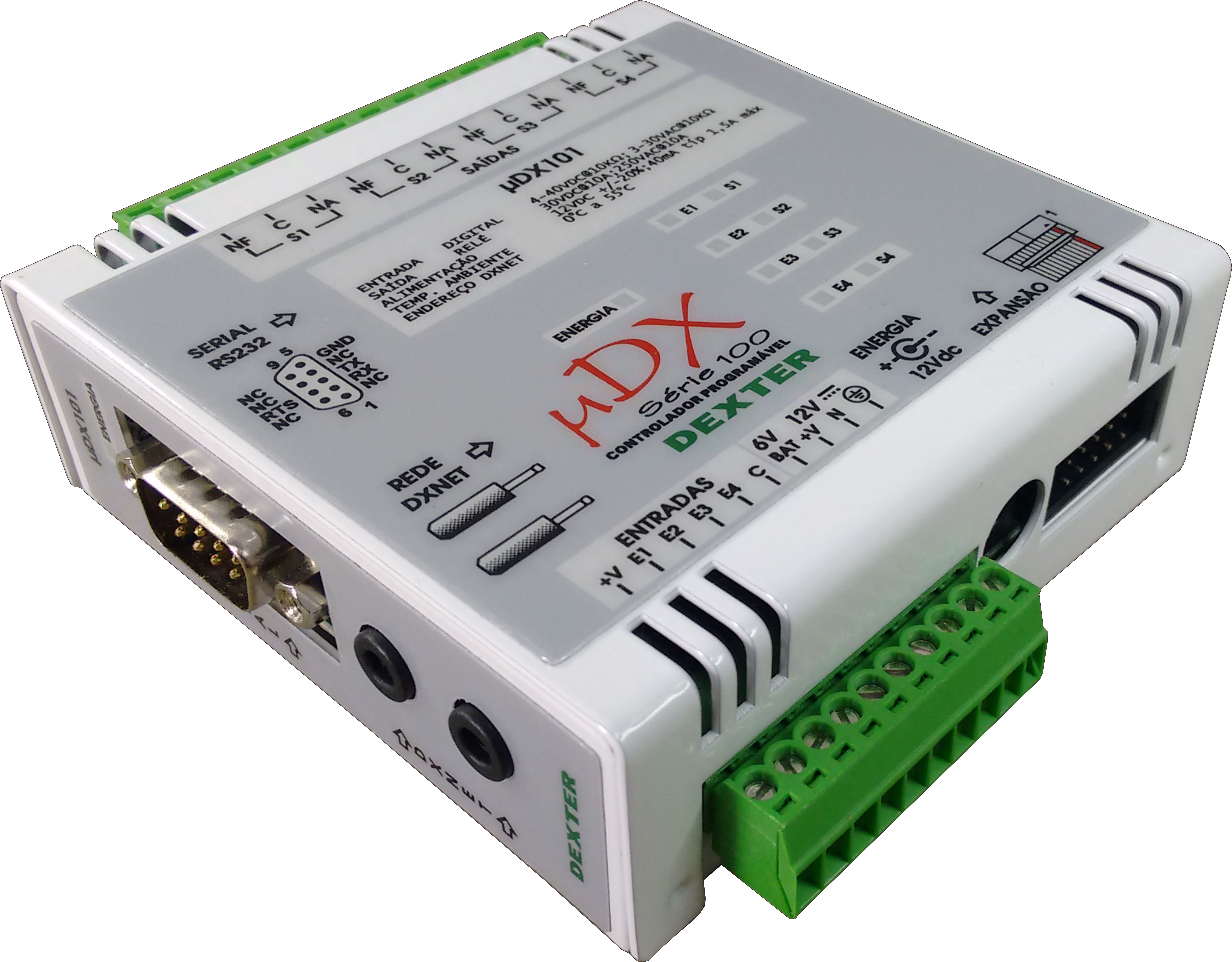

Parte frontal com LED indicador de energia, porta Serial RS232 e conectores P2 para rede DXNET.
Conector das entradas digitais, com pinos para
pilhas de referência externo, alimentação 12V
por fios e aterramento.
Conector de alimentação para a fonte 12V que
acompanha o equipamento.
Conector para expansões de entradas e saídas
digitais μDX110 ou Expansão μDX100.

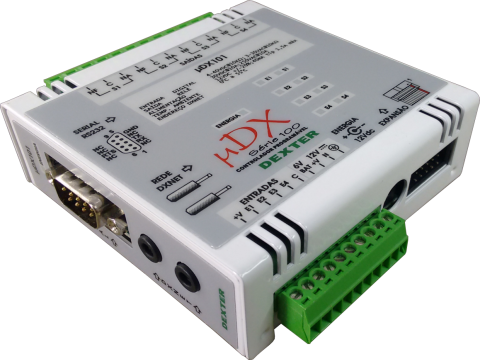

Controlador com 4 entradas de 2-48Vdc e 4 saídas
digitais (relés de contato seco de 10A), e conectores
de engate rápido.
A entrada 1 também pode ser usada como analógica,
para leitura de 0-4,096V com resolução de 10bits, e a
entrada 2 para função de contagem rápida de até 3KHz.
O número de entradas e saídas podem ser expandidas
para 36, basta acrescentar periféricos de Expansão
μDX110 ou Expansão μDX100.
Suas principais características são:
– 55 instruções, incluindo lógica aritmética inteira de 8 e 16 bits.
– 256 blocos de programação.
– 256 variáveis de 8 bits ou 128 variáveis de 16 bits.
– 192 nodos.
– 256 timers de 8 bits (compartilhados com as variáveis).
– Limite de blocos de flip-flop (FF) expandido para 64 blocos.
– Limite de blocos DXNET expandido para 64 blocos.
– Blocos aritméticos e de comparação em word (16 bits sem sinal).
– Operações de multiplicação e divisão em word (16 bits sem sinal).
– Execução do programa em modo de paralelismo lógico.
– Quatro durações de ciclo: 1/16, 1/32, 1/64 e 1/256 de segundo.
– “Watch-Dog Timer” incorporado.
– 4 entradas de 0-30Vdc, expansível para 36 entradas.
– 4 saídas a relés eletromecânicos de 10A, expansível para 36 saídas.
– Entrada analógica em E1 (4,096V com 40mV de resolução - 10 bits).
– 3 entradas analógicas por PWM (E1, E2 e E3).
– Entrada de contagem rápida até 3000 Hz (E2).
– Porta serial RS232 para programação do CLP.
– Dimensões reduzidas: 87 x 88 x 31 mm.
– Protegido contra transientes elétricos, permitindo operação mesmo em ambientes adversos.
– Acondicionado em gabinete metálico, muito resistente e confiável.
– Conectores de engate rápido diminuem o tempo de parada e facilitam a instalação dos cabos.
– Design inovador permite ser montado em duas posições, com LEDs sinalizadores nos painéis frontal e superior.
– Alimentação de bateria por bateria externa.
– Temperatura de operação: 0ºC até 55ºC.
– Software gráfico para programação e ferramenta de depuração inclusas.
– Software PG com Simulador, ajuda na construção do programa e possibilita a verificação de um bom funcionamento.
– Operação em 12V, consumo de 50mA.
Este controlador, mesmo com o seu tamanho compacto, é capaz de oferecer grandes soluções às mais variadas
automações.
Substitui o tradicional Controlador μDX100 com vantagens. Além de ser menor, ter facilidades como conectores de engate rápido, porta serial RS232 e ter seu processador mais poderoso, seu preço também é um diferencial. Com um baixo custo, torna-se naturalmente uma solução competitiva.
Uma potente plataforma com vários módulos especializados que permitem uma ampla gama de aplicações de controle, automação residencial, predial e industrial.
Com sua arquitetura flexível, novos módulos são
implementados rapidamente conforme a solução necessária.
Design inovador, permite ser montado em duas posições, ou ainda fixado em trilho DIN.
Sua caixa metálica, além de conferir robustez ao equipamento, forma uma blindagem elétrica eficiente.
Com isso, o μDX101 está preparado para enfrentar ambientes residenciais e industriais, onde ruído
elétrico e temperaturas extremas não são incomuns.
Solução completa para processos simples.
Controlador Programável
Pequeno no tamanho,
mas gigante nas suas tarefas.
Solução completa para
processos simples.
