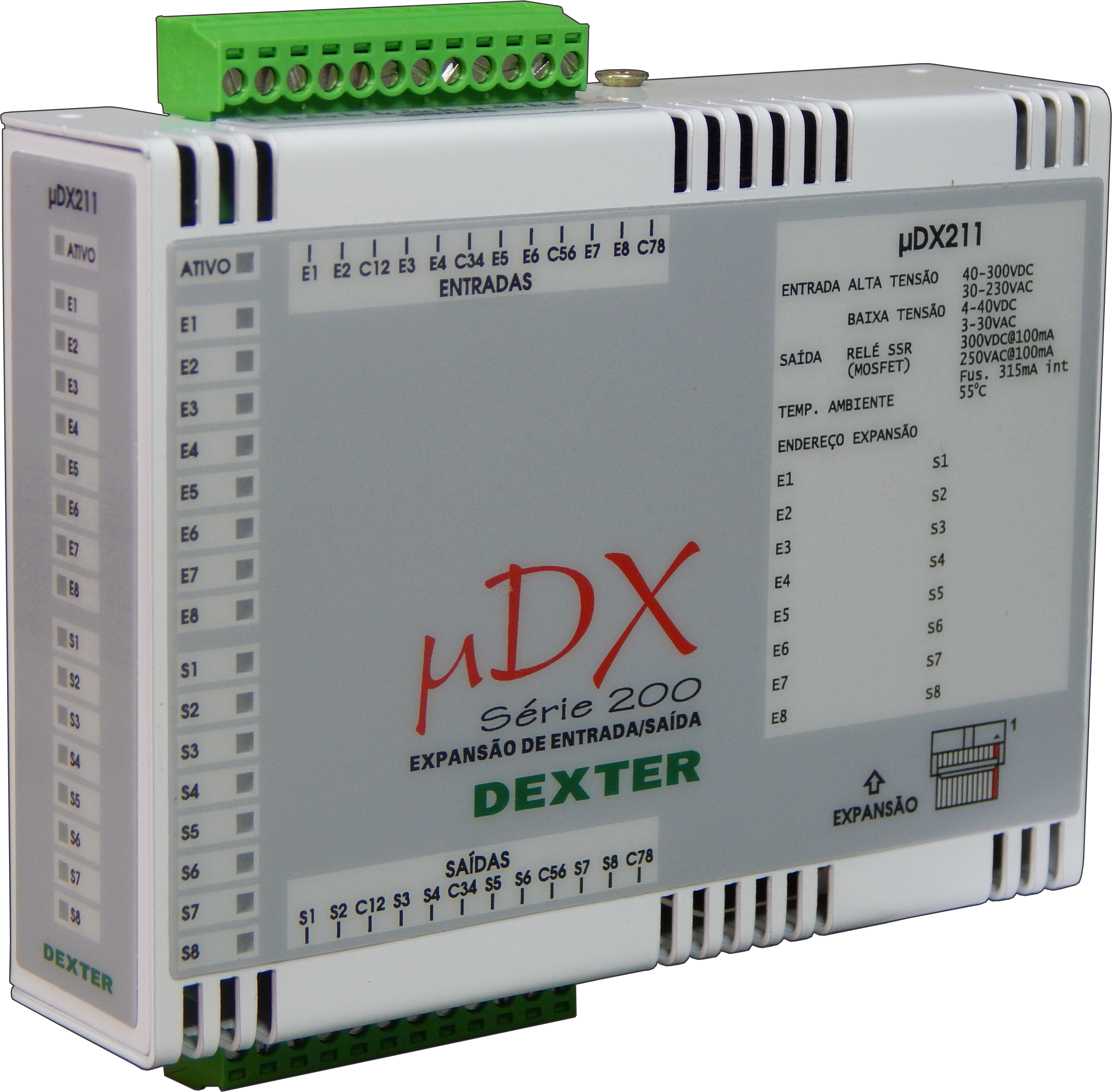

Expansão de Entradas e Saídas μDX211
Nota Técnica Fluorescentes
Catálogo de Produtos µDX200
Manual
Informações Técnicas
A Expansão de Entradas/Saídas μDX211 está equipada com relés de estado sólido. As especificações das saídas (S1 a S8) para o caso de relés estado sólido (μDX211) são as seguintes:
μDX211
Saída Relé Estado Sólido
250Vdc @ 100mA
250Vac @ 100mA
Fusível 315mA Interno
No caso do μDX211 a alimentação elétrica pode ser tanto em 12V quanto em 24V. Note que o fusível, em ambos os casos, está ligado ao comum de duas saídas (C12, C34, C56, C78). Assim, seu valor está dimensionado para uma corrente um pouco superior à soma da corrente máxima em duas saídas.
É possível conectar até 32 Expansões de Entradas/Saídas μDX210, μDX211 e/ou μDX214 em um mesmo Controlador Programável μDX201. O cabo de Expansão pode ser fornecido pela Dexter para 1, 2, 4, 8, 16, ou 32 Expansões.
Seu comprimento total máximo não deve exceder 2 metros.
