Este equipamento permite codificar até 8 chaves momentâneas
(pulsadores) em apenas uma entrada analógica do μDX201. Com isso, é possível conectar até 64 pulsadores ao controlador μDX201 de forma econômica e prática. As entradas analógicas devem estar programadas para entrada em corrente (0 a 20mA), pois o Multiplexador MUX2-8 nada mais é do que uma fonte de corrente de valor variável conforme a entrada acionada (de 2 em 2mA).
Esta solução permite informar qual das oito teclas foi pressionada com apenas duas conexões ao μDX201 (alimentação elétrica e uma entrada analógica), com a alta imunidade à ruídos própria de laços de corrente.
Ao contrário da versão anterior de MUX2, o MUX2-8 não possui problemas de distância entre os pulsadores, nem de resistência de contato desses. Ele é tolerante a resistências de até 5000 ohms (resistência de contato do pulsador + resistência do cabo entre MUX2 e pulsador), e distâncias acima de 10 m entre MUX2-8 e pulsador.

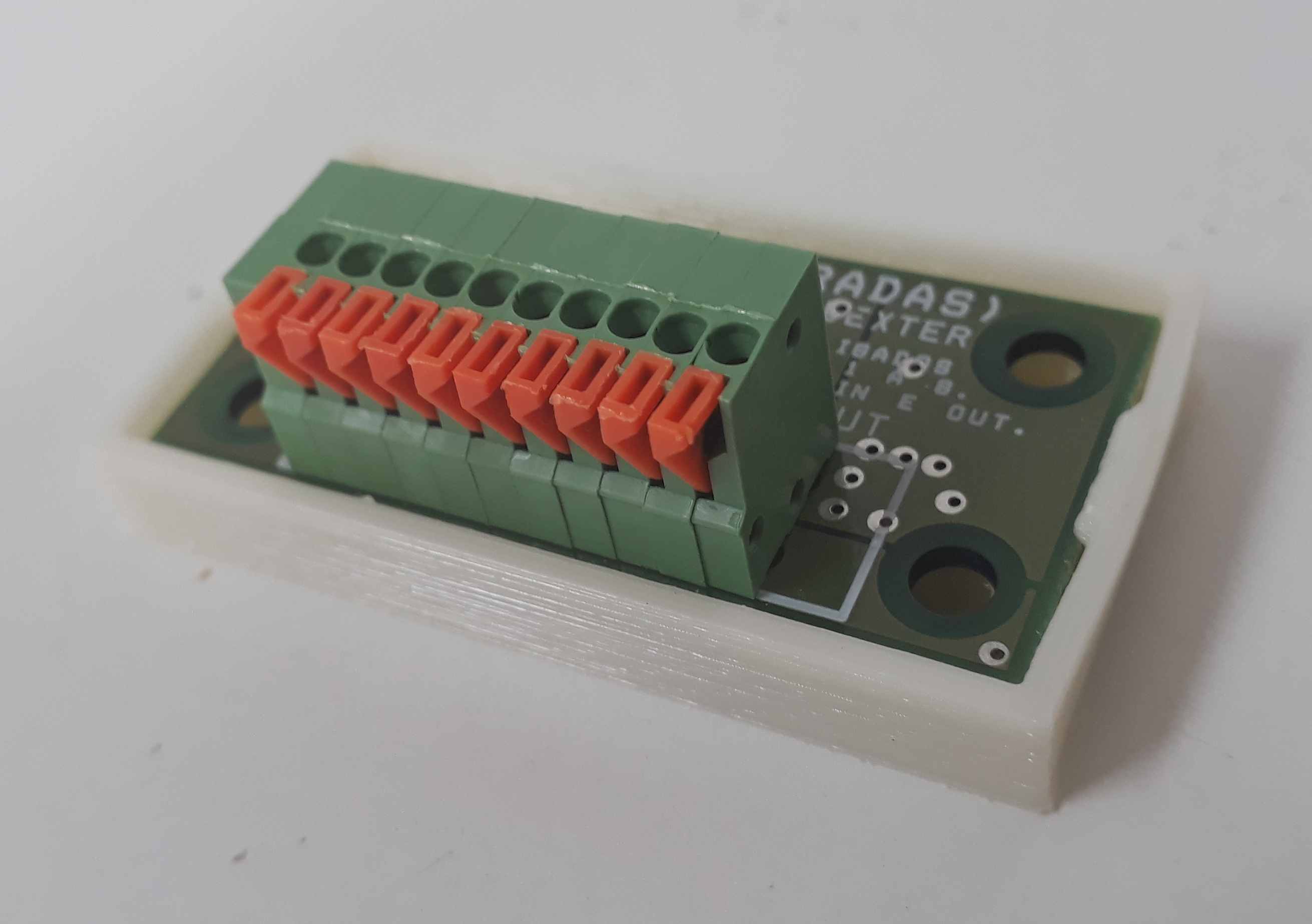

Multiplexador Tipo II de 8 entradas para Pulsadores MUX2-8
