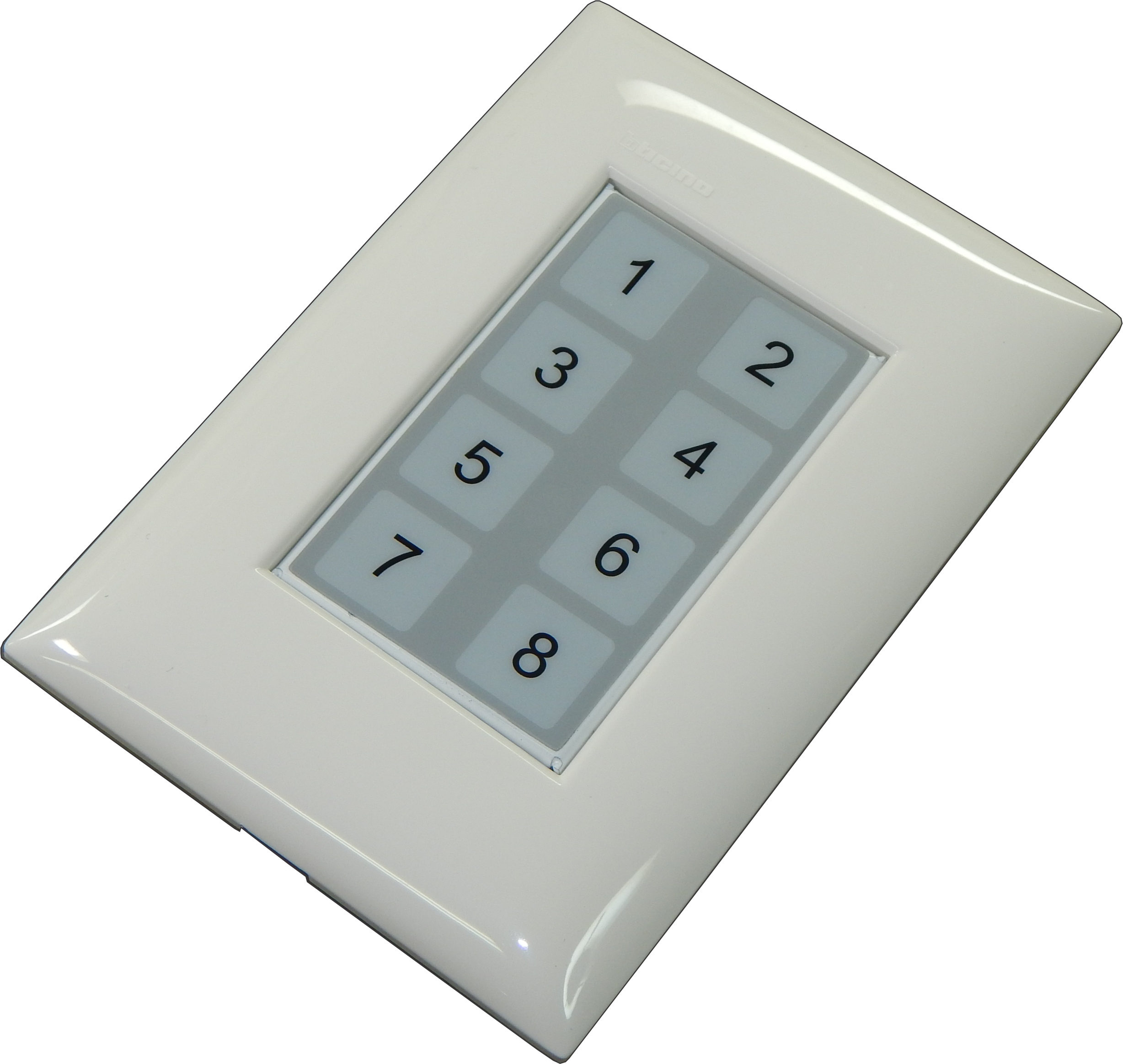

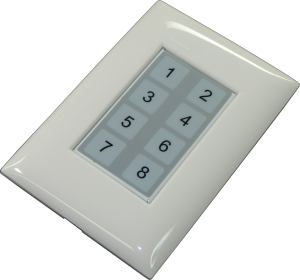

Keypad Multiplexado
Clique para ampliar
Nota Técnica Pulsadores
Catálogo de Produtos µDX200
Manual
Notas TécnicasCatálogo de Produtos µDX200Manual
Este equipamento permite codificar até 8 chaves momentâneas (pulsadores) em apenas uma entrada analógica do μDX201. Com isso, é possível conectar até 64 pulsadores ao controlador de forma econômica e prática.

As entradas analógicas devem estar programadas para entrada em corrente (0-20mA), pois o Multiplexador nada mais é do que uma fonte de corrente de valor variável conforme a entrada acionada (de 2 em 2mA).


Atenção: o espelho não acompanha o Keypad.

Quatro opções de engate em espelho:

Keypad tipo 1:
Espelho Linha Thesi (Bticino).
Keypad tipo 2:
Espelho Linha Módena (Prime);
Espelho Linha Talari (Iriel).
Keypad tipo 3:
Espelho Linha Lira (Reggio);
Espelho Linha Scala (Reggio).
Keypad tipo 4:
Espelho Linha Light (Bticino);
Espelho Linha Living (Btcino).
