Para ter acesso às suas principais características, clique no icone ao lado.

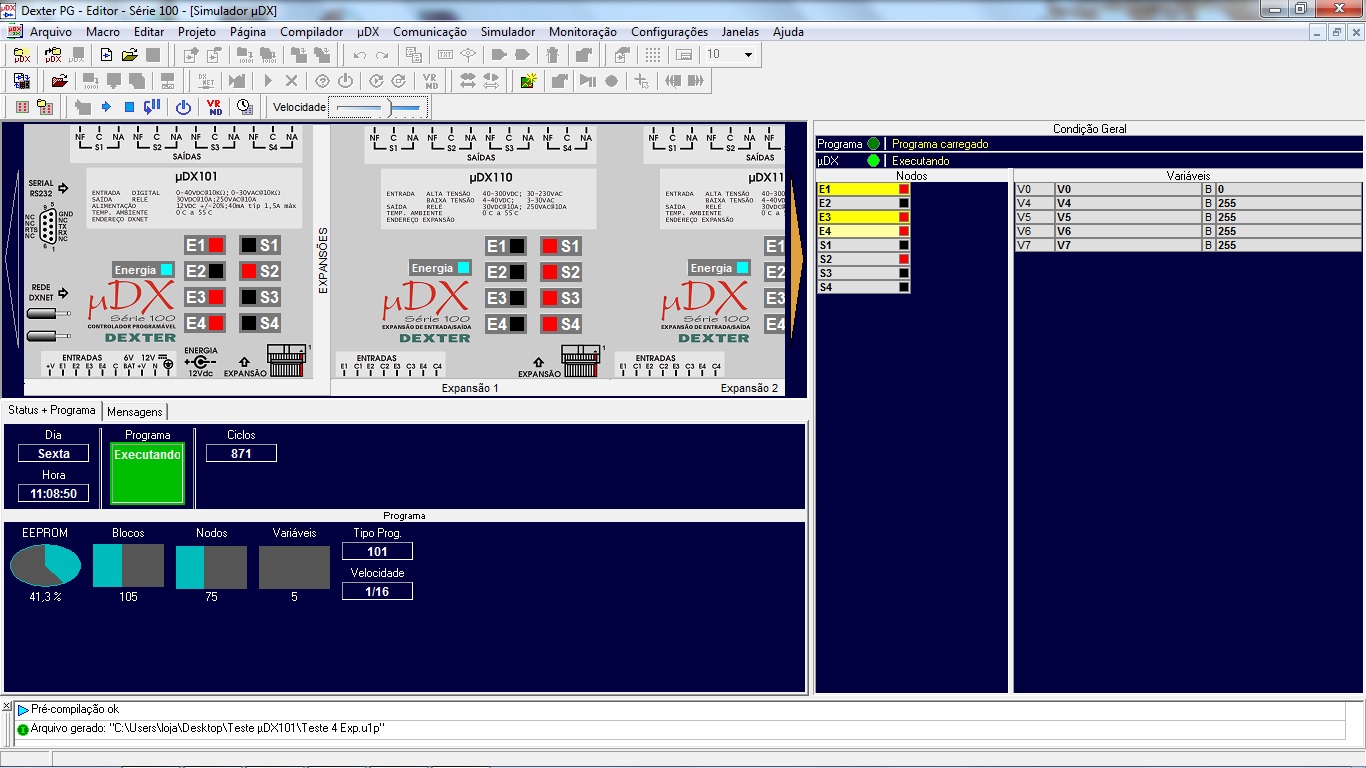

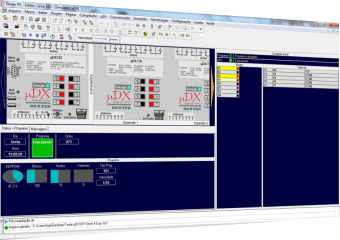

Janela do Simulador,

identificada pelo fundo azul.

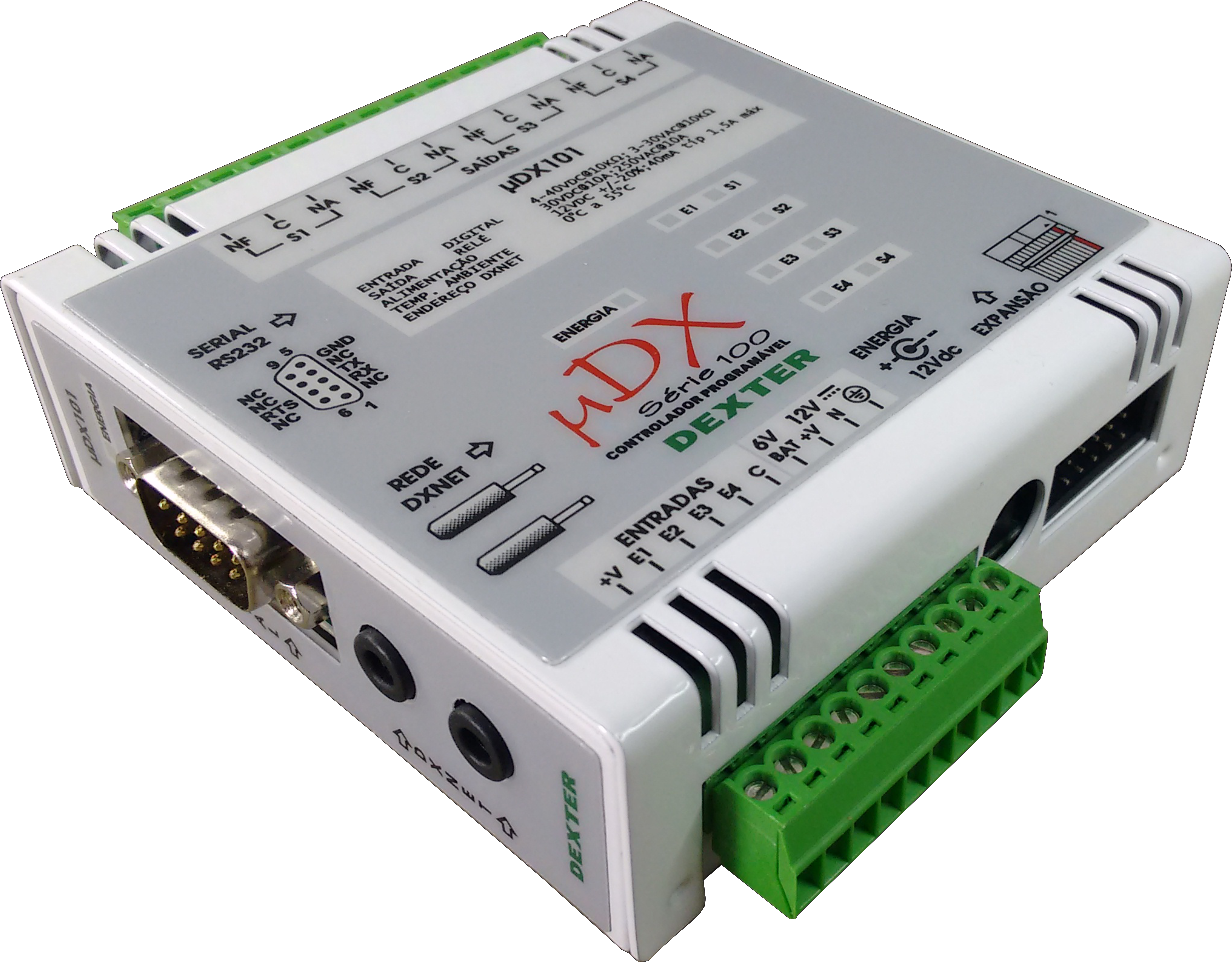

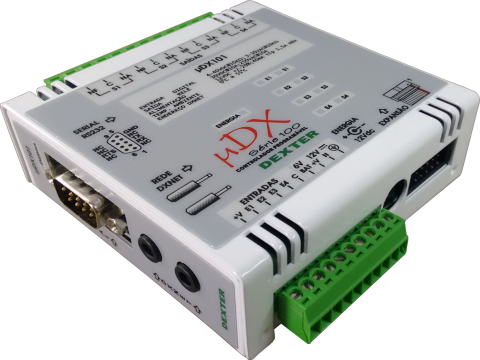

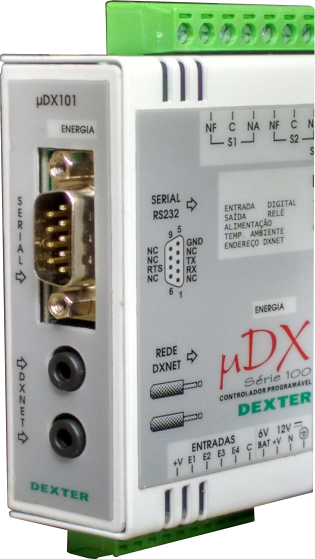

Parte frontal com LED indicador de energia, porta Serial RS232 e conectores P2 para rede DXNET.

Conector das entradas digitais, com pinos para pilhas de referência externo, alimentação 12Vpor fios e aterramento.

Conector de alimentação para a fonte 12V que acompanha o equipamento.

Conector para expansões de entradas e saídas digitais μDX110 ou Expansão μDX100.

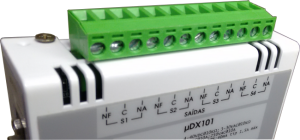

Conectores de entradas, alimentação e Expansão μDX101

Controlador Programável

Controlador com 4 entradas de

2-48Vdc e 4 saídas

digitais (relés de contato secode 10A), e conectores de engate rápido.

A entrada 1 também pode ser usada como analógica, para leitura de 0-4,096V com resolução de 10bits, e a entrada 2 para função de contagem rápida de até 3KHz.

O número de entradas e saídas podem ser expandidas

para 36, basta acrescentar periféricos de Expansão

μDX110 ou Expansão μDX100.

Este controlador, mesmo com o seu tamanho compacto, é capaz de oferecer grandes soluções às mais variadas

automações.

Substitui o tradicional Controlador μDX100 com vantagens. Além de ser menor, ter facilidades como conectores de engate rápido, porta serial RS232 e ter seu processador mais poderoso, seu preço também é um diferencial. Com um baixo custo, torna-se naturalmente uma solução competitiva.

Uma potente plataforma com vários módulos especializados que permitem uma ampla gama de aplicações de controle, automação residencial, predial e industrial.

Com sua arquitetura flexível, novos módulos são

implementados rapidamente conforme a solução necessária.

Design inovador, permite ser montado em duas posições, ou ainda fixado em trilho DIN.

Sua caixa metálica, além de conferir robustez ao equipamento, forma uma blindagem elétrica eficiente.

Com isso, o μDX101 está preparado para enfrentar ambientes residenciais e industriais, onde ruído

elétrico e temperaturas extremas não são incomuns.

Solução completa para processos simples.

Pequeno no tamanho,

mas gigante nas suas tarefas.

Solução completa para processos simples.
