Software PG µDX200
Programador Gráfico para Série µDX200
Versão Windows
Clique para baixar

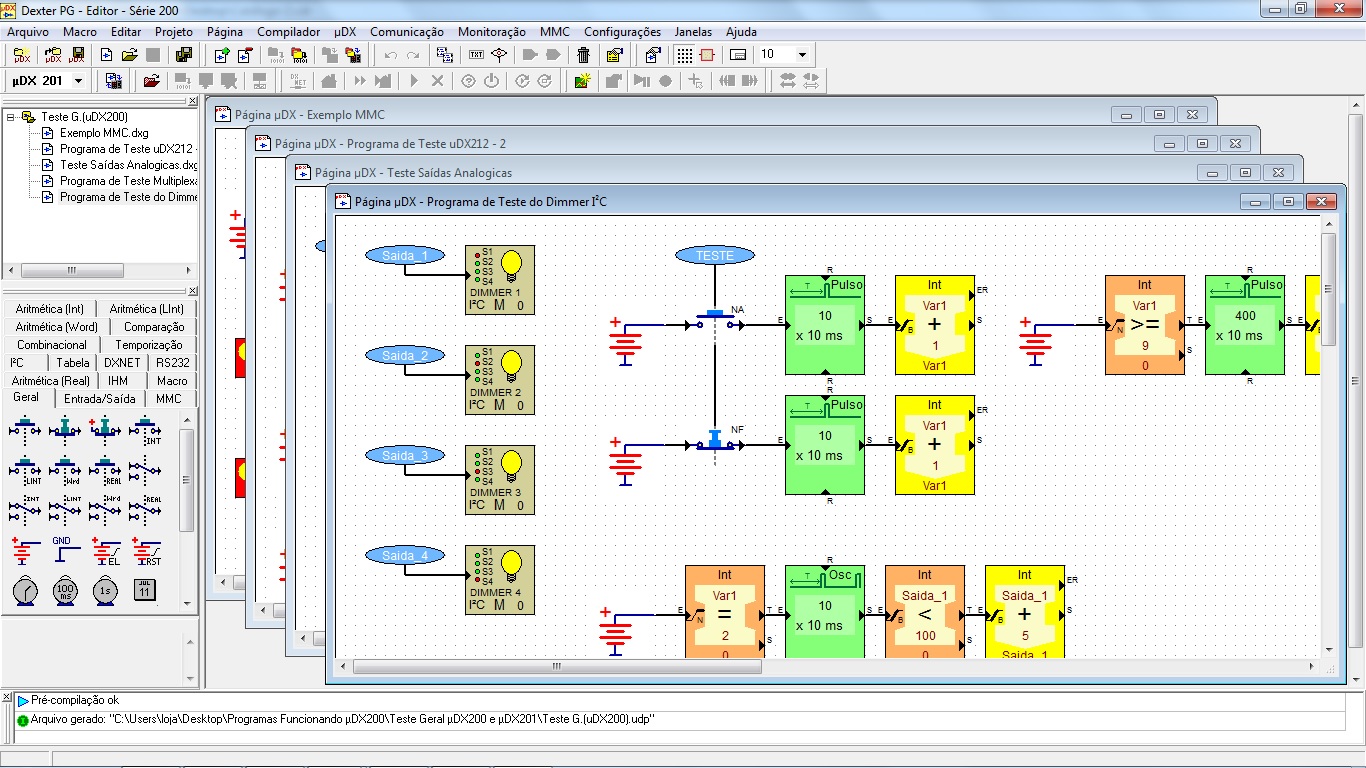

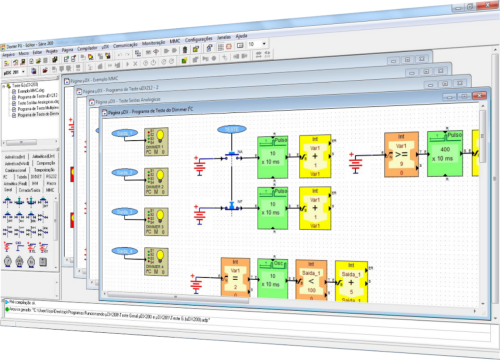

Janela do Editor.

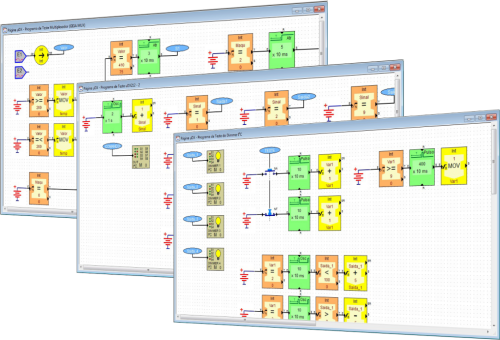

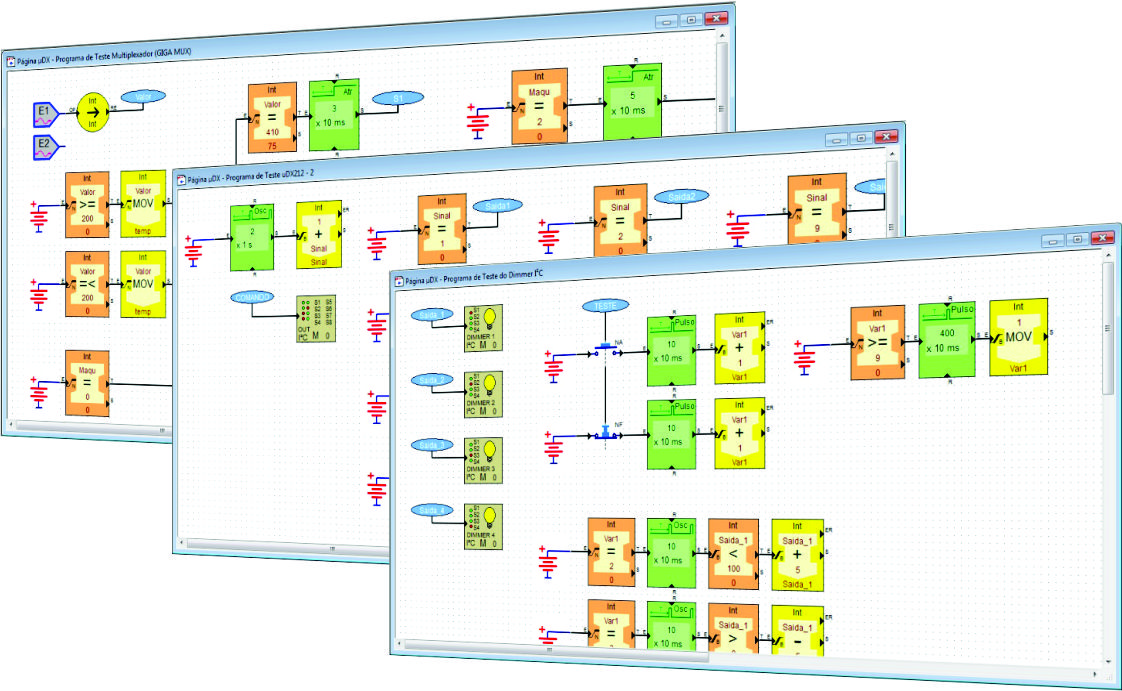

Múltiplas páginas de um programa geram um projeto.
Mais à esquerda, na coluna vertical, fica a biblioteca de blocos.

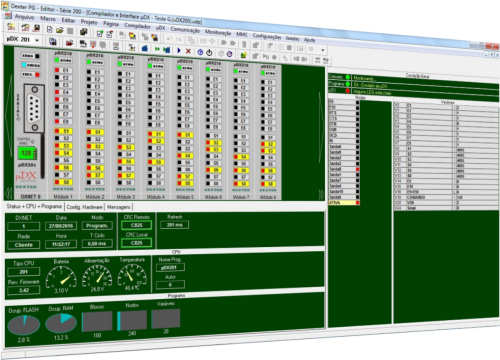

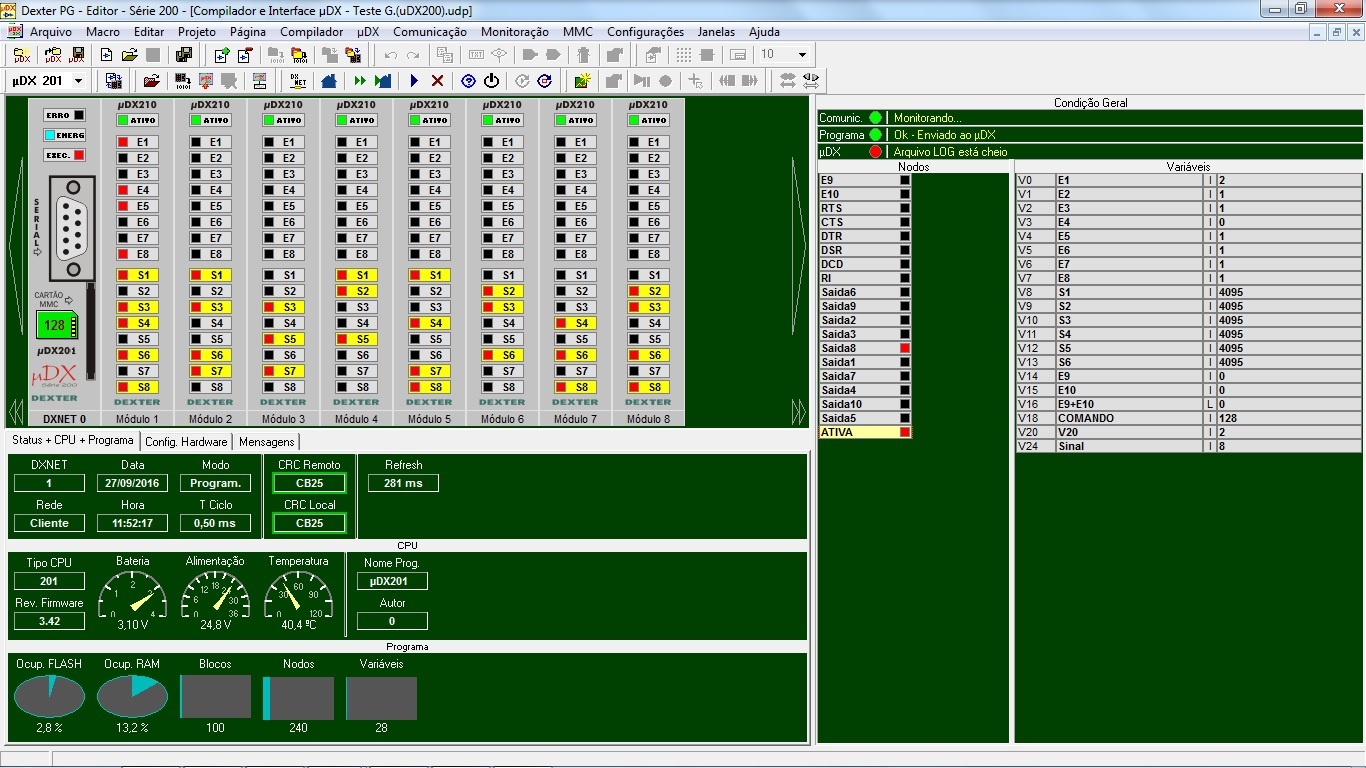

Janela do Compilador para monitoração e controle.
Janela do Compilador para monitoração e controle.
Todo equipamento bem desenvolvido não se limita apenas ao hardware, o software também merece a mesma dedicação.
O software de programação PG (Programador Gráfico) que acompanha o controlador μDX200 foi elaborado para ambiente Windows, e permite criar programas aplicativos para o CLP de forma amigável e intuitiva.
O programa é dividido em dois módulos:
Editor PG e Compilador PG.
No Editor é criado o programa aplicativo conectando-se blocos com "fios" que tanto podem transportar variáveis binárias (ligado ou desligado) quanto variáveis inteiras, longint, ou ainda reais.
A tela do Compilador contém os ícones e os menus popdown, onde estão todos os comandos para administrar os controladores e periféricos.
Também podemos ver uma representação do CLP e das suas expansões, mostrando o cartão SD conectado, além de quais entradas e saídas estão acionadas, assim como os valores das variáveis e os nodos utilizados no aplicativo.
Consta também todos os dados de status do controlador, como data, hora, CRC local e remoto, nome do programa, tensão de bateria e alimentação, endereço DXNET, assim como a temperatura, o tipo
de CPU do equipamento e sua versão de firmware.
Além da RS232, existe a opção de comunicação via Ethernet.
Vá a biblioteca de blocos, escolha quais usar, mova para a área de trabalho e ligue um bloco a outro.
Compile, envie e execute. Pronto!
Programação intuitiva e
de fácil manuseio
